表面実装

多品種少量生産および試作特有の工程変更に柔軟に対応し、
お客様のご要望に素早く応える体制で実装作業を行っております。

各装置を単独配置し、使用する設備を臨機応変に変更し効率的に実装を行っておりますので、
検証等にも柔軟な対応ができる体制となっております。

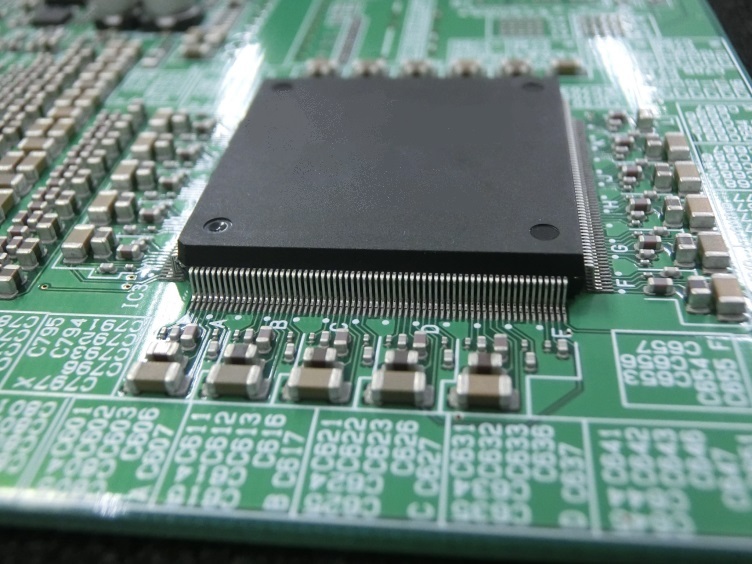

高密度実装やフレキ基板の実装の実績がありますのでお気軽にご相談ください。
バラ・カット・スティック・リールなど各種支給形態に対応致します。

印刷工程

クリームはんだ印刷機　天竜精機 TSP-600　

同軸落射照明方式のカメラを使用した多値化画像処理と高性能制御テーブルにより、繰り返し印刷精度を±０．０１ｍｍ未満で印刷。
０４０２ＣＲのランドも高品質に印刷します。
また、ボンド印刷の実績もございますのでお気軽にご相談ください。

はんだ印刷検査工程

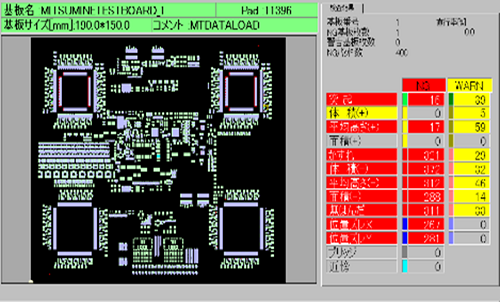

はんだ印刷検査機　CKD VP6000

2方向から光を照射することにより、はんだ形状を高精度に再現します。
クリーム半田印刷後、はんだの平均高さ、体積、はんだ抜け、突起や擦れ、位置ズレ、ブリッジを検出します。
半田印刷形状を即座に数値化し、合否判定の結果をCSVにて出力可能なため、メタルマスク開口形状等、
各種検討に利用可能です。

実装工程

高効率モジュラー　YAMAHA Z:LEX YSM20

０３０１５チップ対応。搭載精度±３５ミクロンを常時維持。
高速汎用ヘッドと異形ヘッドの２種類を搭載しており０３０１５チップから５５ｍｍ部品までの高い部品対応力とともに、部品搭載タクト０．０４秒/チップを実現。
最大３０種のトレイ部品を格納でき、幅広い実装条件に対応致します。

リフロー工程

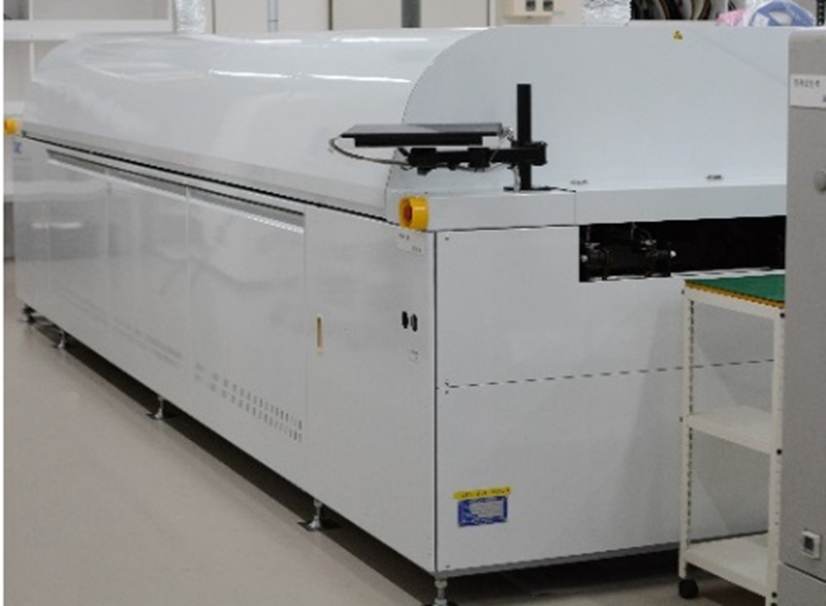

エコリフロー　千住金属工業 SNR-840GT

最新鋭のクロスノズルヒーターにより立ち上げ時間の短縮と、電力・Ｎ２消費量の大幅な削減を実現。
強制対流加熱（ノズル方式）により炉内の温度を均一に保つことが出来る為、基板内の温度差を小さくすることが可能です。
また、窒素雰囲気でのリフローにより、酸化の少ない良好な半田付けを実現し、鉛フリーはんだにも対応致します。

テーピング加工

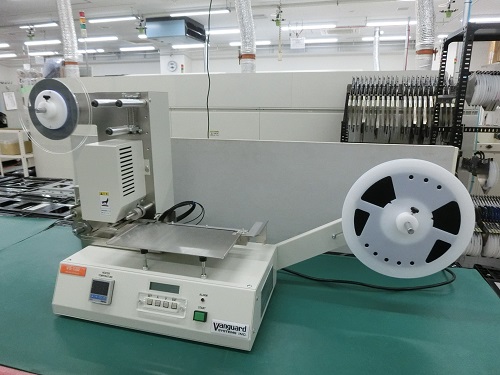

テーピングマシン バンガードシステムズ VS-120

　自社でテーピング加工機を保有しているので、バラ品やスティック品のテーピング加工が可能です。

フィーダーメンテナンスツール

フィーダー検査治具 YAMAHA KJ3-M34E0-01

　定期的にフィーダーの社内検査を行い設備の不具合を未然に防ぐことで、品質の高い製品の提供に貢献しています。
